1. Antena na zewnątrz
Odbiera sygnał od nadajnika. Przewód z anteny prowadzimy do portu POE zasilacza. Przykładowe rozwiązania montażowe pokazuje ilustracja.
Informacje techniczne
Internet i telewizja • poradnik PRONET
Od naszej sieci
do Twojego domu.
Zobacz, jak wygląda instalacja, do czego służą urządzenia i gdzie podłączyć przewody. Montaż i konfigurację wykonuje nasz technik — Ty wiesz, z czego korzystasz.
01 / Internet radiowy
Sygnał dociera do anteny. Wi-Fi rozprowadza go po domu.
Stacja bazowa PRONET na maszcie łączy się radiowo z anteną kierunkową zamontowaną na Twoim budynku, np. urządzeniem z rodziny MikroTik LHG. Antena musi być precyzyjnie ustawiona w stronę nadajnika.
Najważniejsza jest widoczność między antenami. Drzewa, liście, budynki i teren mogą osłabiać lub zasłaniać sygnał. Potrzebna jest też wolna przestrzeń wokół linii połączenia — tzw. strefa Fresnela. Sam fakt, że widać maszt przez małą przerwę między drzewami, nie przesądza o jakości łącza.
Technik sprawdza warunki i parametry sygnału na miejscu. Dostępność i możliwy pakiet potwierdzamy dla konkretnego adresu. Łącze radiowe do domu i domowe Wi-Fi to dwa różne połączenia.
Schemat poglądowy, bez zachowania skali. Przeszkody i rosnące drzewa uwzględniamy podczas wywiadu technicznego.
Antena → PoE → router Wi-Fi
Jeden przewód Ethernet doprowadza do anteny dane i zasilanie. W domu podłączamy go do odpowiedniego portu zasilacza PoE.

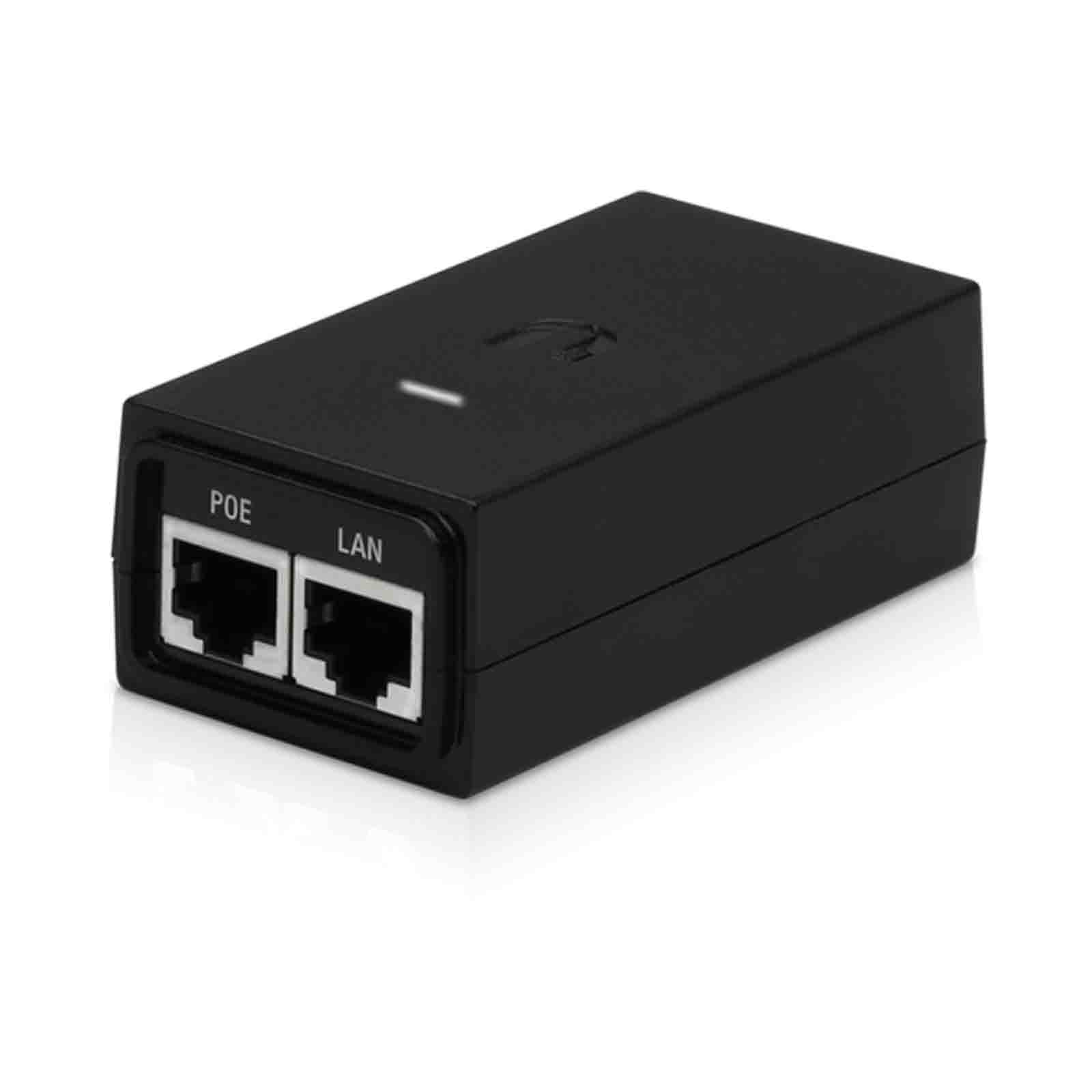

2. Zasilacz / adapter PoE
POE → antena.
LAN → port WAN routera.
Zasilacz podłączamy do gniazdka elektrycznego. Model i napięcie dobiera technik do anteny.

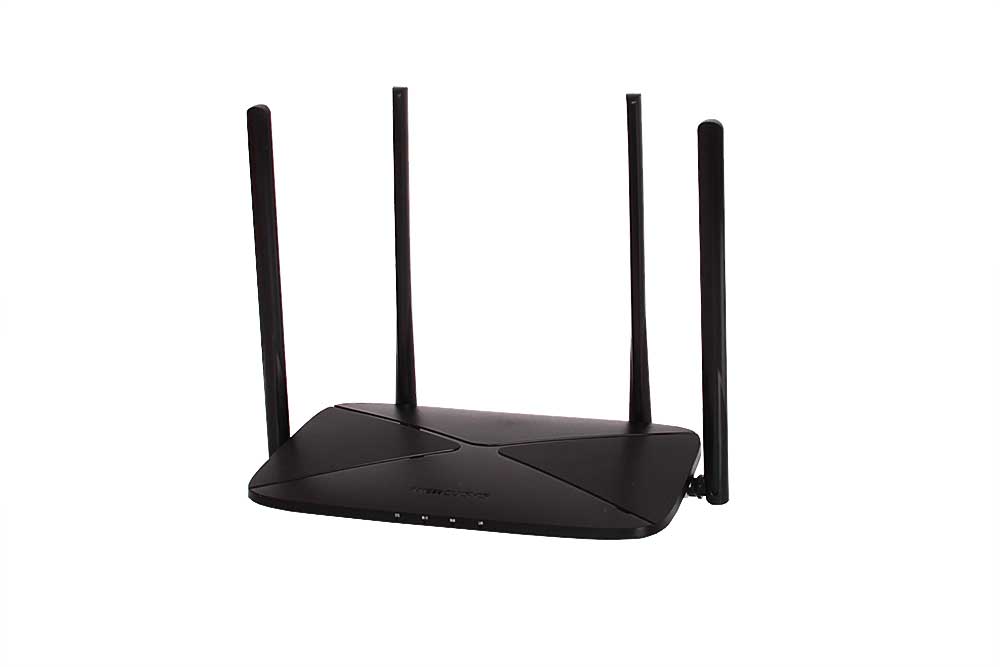

3. Router w domu
Np. Mercusys AC12G: wejście WAN otrzymuje Internet, a Wi-Fi i porty LAN udostępniają go Twoim urządzeniom. Router ma własny zasilacz.
Antenana budynku
POE | zasilacz | LANPOE: zasilanie + dane
LAN: dane do routera
LAN: dane do routera
WAN routeraWi-Fi / LAN → urządzenia
Nie zamieniaj portów POE i LAN. Port POE może podawać napięcie — nie podłączaj go do zwykłego wejścia routera lub komputera. Używaj zasilacza dobranego przez instalatora. Nie zmieniaj ustawienia anteny ani ustawień sieciowych bez kontaktu z BOK.
02 / Światłowód FTTH
Światłowód aż do Twojego domu.
Przy instalacji napowietrznej prowadzimy zewnętrzny kabel abonencki od słupa do punktu mocowania na budynku. Używamy odpowiednich uchwytów odciągowych (np. typu FISH-U) po obu stronach przęsła oraz haka dobranego do konstrukcji budynku.
W opisanym wariancie PRONET maksymalna odległość słup–budynek wynosi 70 m. Ostateczną trasę, osprzęt, wysokość i możliwość montażu potwierdza technik. Dłuższy odcinek lub nietypowy przebieg wymaga osobnego uzgodnienia.
Wewnątrz światłowód trafia do zakończenia optycznego, a następnie do urządzenia ONT. Krótki przewód połączeniowy przy urządzeniu to patchcord optyczny — nie należy go mylić z zewnętrznym kablem napowietrznym.
*70 m to limit opisanego sposobu montażu PRONET, a nie zasięg technologii światłowodowej. Schemat poglądowy.
Dwa warianty urządzeń w domu
ONT 1-portowy + osobny router
Huawei ONT zamienia sygnał optyczny na Ethernet. Z jego portu LAN przewód biegnie do wejścia WAN routera. W tym wariancie konfigurację usługi i wymagane VLAN-y przygotowujemy na routerze. VLAN to logiczne wydzielenie ruchu usług w sieci. Numerów VLAN nie wpisujesz samodzielnie.

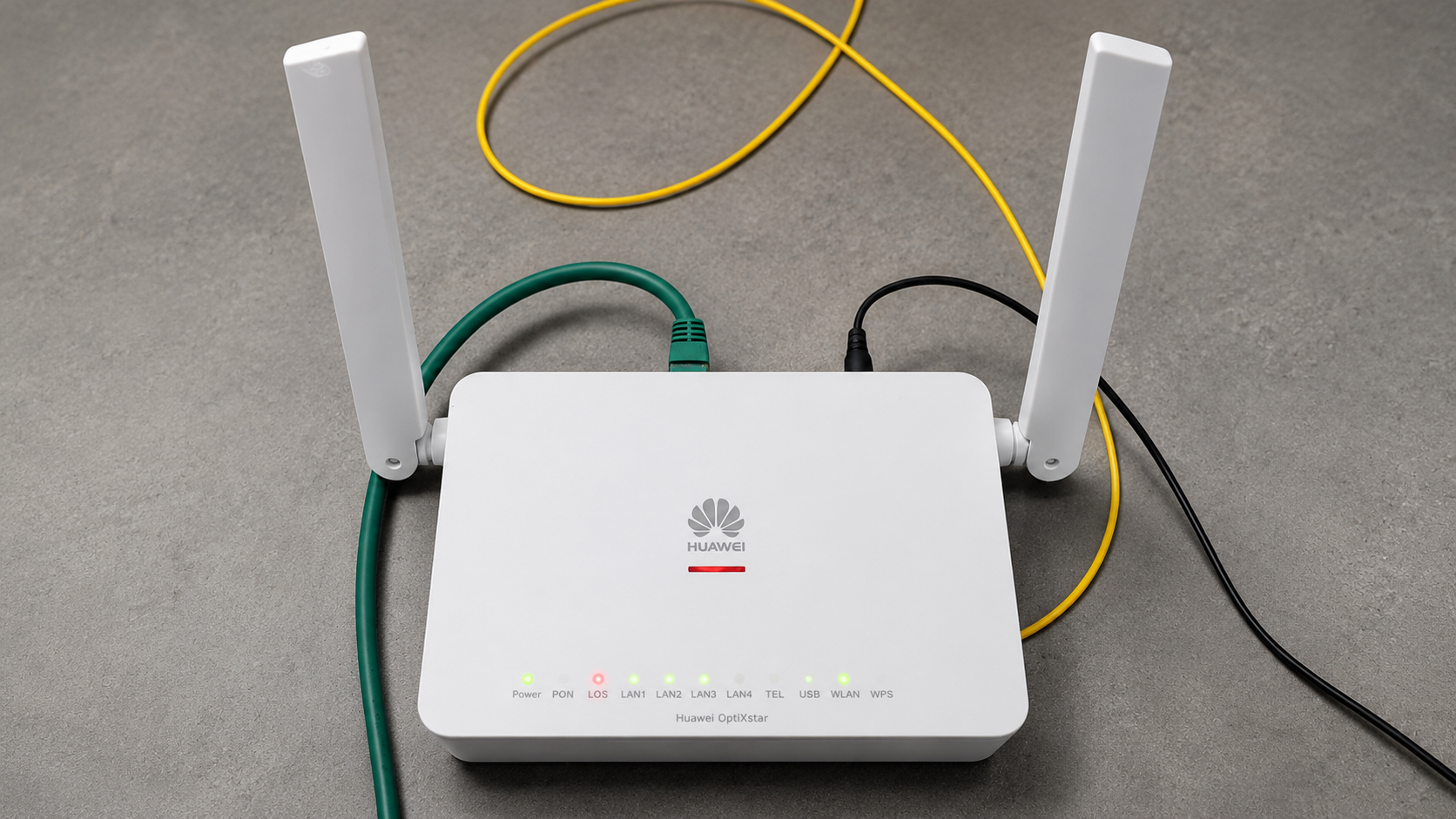

ONT 4-portowy z Wi-Fi
Huawei łączy terminal optyczny, router i Wi-Fi w jednym urządzeniu. Światłowód wchodzi bezpośrednio do ONT, a urządzenia domowe łączą się przez Wi-Fi lub przygotowane porty LAN. Technik przypisuje porty do Internetu i — jeśli zamawiasz — telewizji.
Światłowódzakończenie optyczne
ONT 1-portowyport LAN
Router • WANkonfiguracja PRONET / VLAN
Wariant zintegrowany: światłowód → ONT z routerem i Wi-Fi → urządzenia w domu.
Nie zaginaj ostro przewodu optycznego, nie dotykaj końcówki złącza i nie patrz w jego wnętrze. Czerwona kontrolka LOS oznacza problem z sygnałem optycznym — zgłoś go do BOK. Zdjęcie urządzenia nie przedstawia wzorcowego stanu kontrolek.
03 / Telewizja
Dwa dekodery? Najpierw wybierz sposób odbioru.
Klasyczna telewizja IPTV i TV Smart wymagają innego podłączenia. Dodatkowy dekoder wymaga aktywnej usługi i uzgodnionego wariantu multiroom.

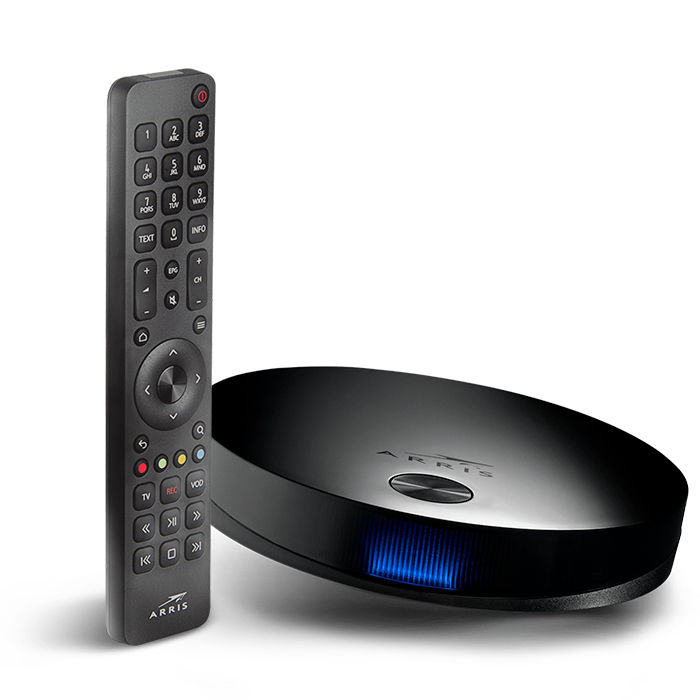

ARRIS 4302 • klasyczne IPTV
W instalacji PRONET dekoder podłączamy kablem Ethernet bezpośrednio do portu wyznaczonego dla TV na routerze lub ONT. Usługa korzysta z wydzielonego VLAN-u i transmisji multicast. Zwykły port internetowy nie zastępuje portu TV.

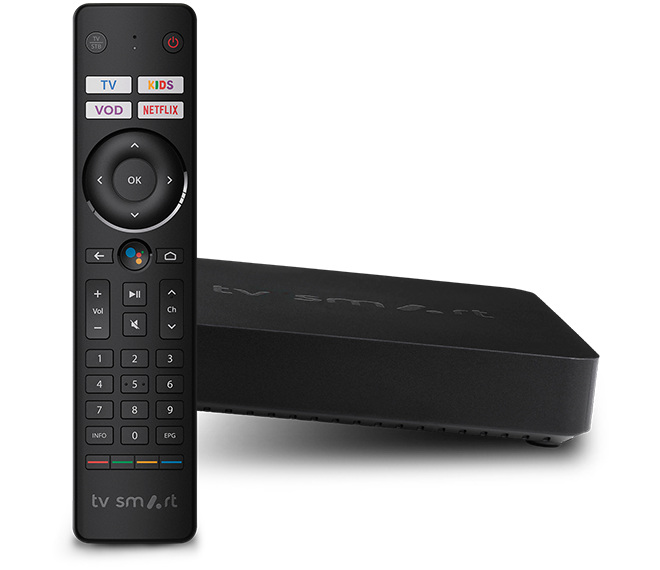

TV Smart 4K • przez Internet
Dekoder łączy się przez Wi-Fi lub Ethernet. Dodaje funkcje Smart do telewizora z HDMI: aplikacje zgodne z Android TV, serwisy wideo i inne narzędzia. Wybrane aplikacje i treści wymagają dodatkowych kont lub opłat.
Dwa dekodery ARRIS
Port TV A → kabel → ARRIS 1 → HDMI → TV 1
Port TV B → kabel → ARRIS 2 → HDMI → TV 2
Porty A/B na schemacie oznaczają porty skonfigurowane przez technika, nie konkretne numery gniazd. Nie przekładaj kabla do innego portu. Gdy brakuje wyjść TV, sposób rozdzielenia sygnału uzgadniamy z BOK.
Dwa dekodery TV Smart
Internet → Wi-Fi / LAN → Smart 1 → HDMI → TV 1
Internet → Wi-Fi / LAN → Smart 2 → HDMI → TV 2
Oba korzystają z połączenia internetowego i uprawnień Twojego pakietu. Dla stabilności polecamy przewód Ethernet. Liczba równoczesnych odtworzeń zależy od warunków usługi.
TV Smart także poza domem: dekoder może działać w innej sieci internetowej. Dostępne kanały i treści zależą od pakietu, uprawnień oraz ograniczeń terytorialnych. Nie oznacza to identycznej oferty w każdej sieci i kraju. Na starszym TV potrzebne jest HDMI; do przeglądania stron potrzebna jest zgodna aplikacja przeglądarki, a nie każda aplikacja telefoniczna działa na Android TV.
04 / Przydatne przed i po montażu
Krótko i praktycznie.
Gdzie ustawić router Wi-Fi?
Możliwie centralnie, w otwartej przestrzeni, ponad podłogą. Unikaj metalowych szafek, zasłaniania urządzenia i chowania go za telewizorem. W większym domu zapytaj o dodatkowy punkt Wi-Fi lub Mesh; samo zwiększenie prędkości pakietu nie poprawia zasięgu w pokojach.
Czy muszę przygotować kable do dwóch telewizorów?
Dla klasycznego IPTV przygotuj osobny przewód Ethernet do każdego dekodera. Dla TV Smart możliwe jest Wi-Fi, ale przewód zwykle zapewnia bardziej przewidywalne działanie. Trasę przewodów ustal z technikiem przed montażem.
Czy mogę wymienić router na własny?
Najpierw skontaktuj się z BOK. Urządzenie musi obsługiwać wymagania Twojej usługi, w tym konfigurację VLAN i IPTV, jeśli korzystasz z klasycznej telewizji. Nie naciskaj RESET: usuwa konfigurację, a nie tylko ponownie uruchamia sprzęt.
Co przygotować przed wizytą instalatora?
Dostęp do uzgodnionego miejsca montażu, gniazdko elektryczne i miejsce na urządzenia. Ustal z nami trasę przyłącza oraz potrzebne zgody właściciela. Prace na słupie i wysokości wykonuje ekipa instalacyjna.
Jak sprawdzić, czy problem dotyczy Wi-Fi czy łącza?
Sprawdź działanie na urządzeniu podłączonym przewodem do portu internetowego routera. Zanotuj stan kontrolek, godzinę problemu i czy dotyczy wszystkich urządzeń. Nie odłączaj światłowodu ani nie resetuj konfiguracji. Informacje te pomogą BOK w diagnozie.
Dobierzemy instalację do Twojego domu.
Zdjęcia pokazują przykładowy sprzęt z galerii PRONET. Konkretny model oraz sposób podłączenia zależą od adresu, technologii i zamówionych usług.
Więcej o urządzeniach: MikroTik LHG · Mercusys AC12G · JAMBOX TV Smart. Parametry i dostępność poszczególnych funkcji zależą od wersji urządzenia i usługi.
